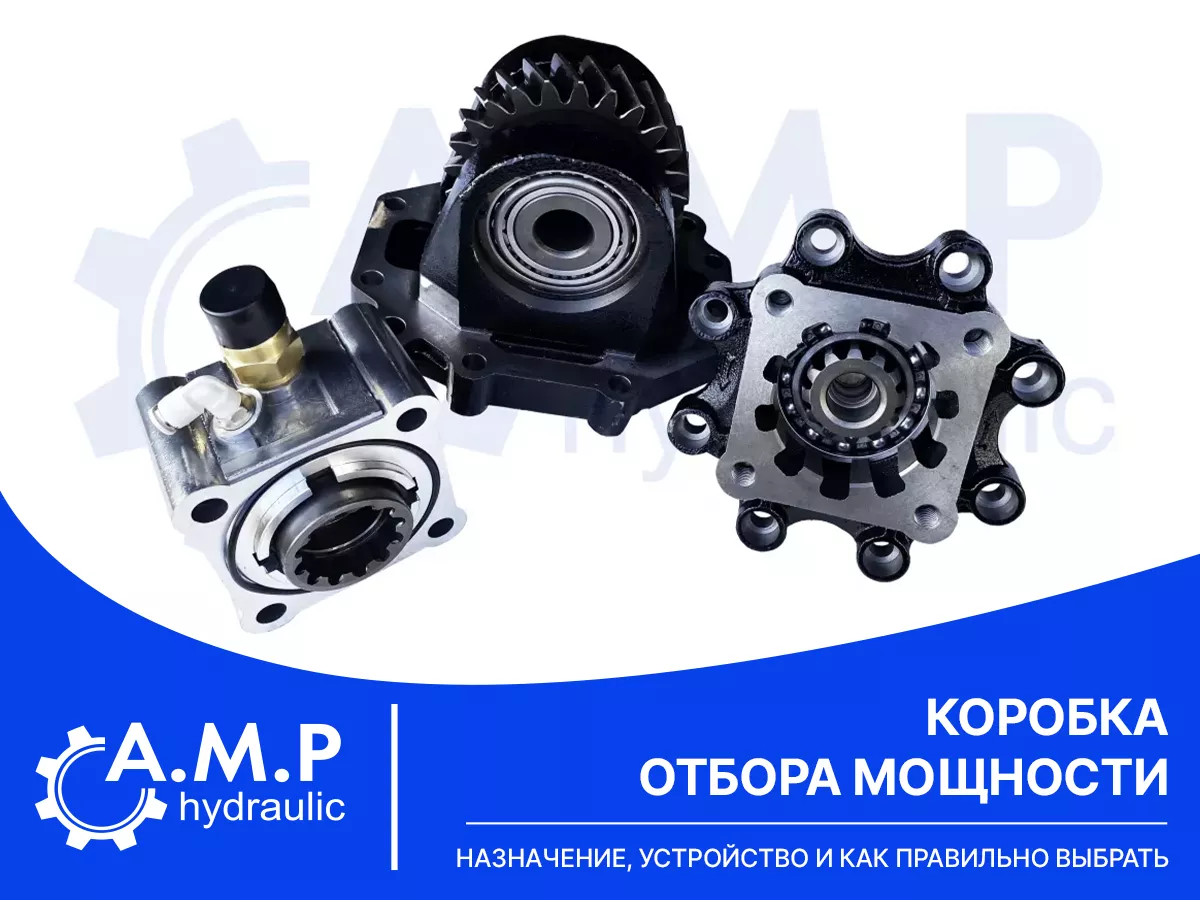

Коробка отбора мощности: назначение, устройство и как правильно выбрать

Коробка отбора мощности (КОМ) — важный элемент трансмиссии тягача, который позволяет использовать энергию двигателя для привода вспомогательного оборудования. Она широко применяется на автомобилях с гидравлическими системами, спецтехнике и автопоездах. В этой статье мы расскажем, для чего нужна КОМ, как она устроена и на что обращать внимание при выборе запчасти для тягача.

Что такое КОМ и зачем она нужна?

Вал отбора мощности — это механизм, который подключается к коробке передач или раздаточной коробке и передаёт вращательное усилие от двигателя к внешнему оборудованию.

Основные задачи КОМ:

• Привод гидравлического насоса для подъёма кузова, манипулятора или лебёдки;
• Обеспечение работы компрессоров, насосов, генераторов на спецтехнике;
• Поддержка работы навесного оборудования на автопоездах и седельных тягачах.

Без КОМ невозможна работа многих гидравлических систем, особенно на транспорте, где требуется автономное питание оборудования независимо от движения автомобиля.

Устройство и принцип работы КОМ

КОМ устанавливается на специальный фланец коробки передач и соединяется с её вторичным или промежуточным валом. Основные элементы конструкции:

1. 1. Корпус — металлический кожух, защищающий внутренние детали от пыли и повреждений.
2. 2. Шестерни и валы — передают вращение от коробки передач к выходному фланцу.
3. 3. Механизм включения может быть ручным, пневматическим или электромагнитным.
4. 4. Выходной фланец — к нему подключается карданный вал, ведущий к гидронасосу или другому оборудованию.

Принцип работы:

• При включении КОМ шестерни входят в зацепление с валом КПП.
• Вращение передаётся на выходной вал КОМ.
• Через карданный вал усилие передается на гидравлический насос или другое устройство.
• После завершения работы КОМ отключается, и оборудование останавливается.

Типы коробок отбора мощности

КОМ различаются по способу включения, месту установки и передаточному числу:

• По способу включения:
• Механические — включаются вручную, просты и надёжны.
• Пневматические — управляются с помощью воздуха, удобны для дистанционного управления.
• Электрические/электромагнитные — современные, легко интегрируются в электронные системы тягача.
• По месту установки:
• На боковую крышку КПП;
• На заднюю часть коробки;
• На раздаточную коробку (в полноприводных моделях).
• По передаточному числу:
• Прямые (1:1);
• Понижающие (для увеличения крутящего момента);
• Повышающие (для высоких оборотов насоса).

Как выбрать КОМ для тягача?

Правильно подобранный КОМ обеспечивает стабильную и долговечную работу гидравлической системы. При выборе обратите внимание на:

1. 1. Совместимость с моделью тягача и КПП
   Уточните марку и модель коробки передач (например, ZF, Eaton, Mercedes G282 и др.).
2. 2. Тип включения
   Пневматическая КОМ предпочтительна для современных тягачей с пневмосистемой.
3. 3. Мощность подключаемого оборудования
   Мощность гидронасоса или компрессора должна соответствовать возможностям КОМ.
4. 4. Направление вращения
   Некоторые насосы требуют строго определённого направления вращения выходного вала.
5. 5. Качество и происхождение
   Чтобы избежать поломок и простоев, лучше выбирать проверенные бренды или оригинальные аналоги.

Почему ломается КОМ и как этого избежать?

Частые причины неисправностей:

Рекомендации по эксплуатации:

• Включайте КОМ только при нейтральной передаче и выжатом сцеплении (или на «нейтралке» в автомате);
• Регулярно проверяйте уровень и состояние масла в КПП;
• Следите за герметичностью пневмопривода (если он используется);
• Проводите плановое ТО.
