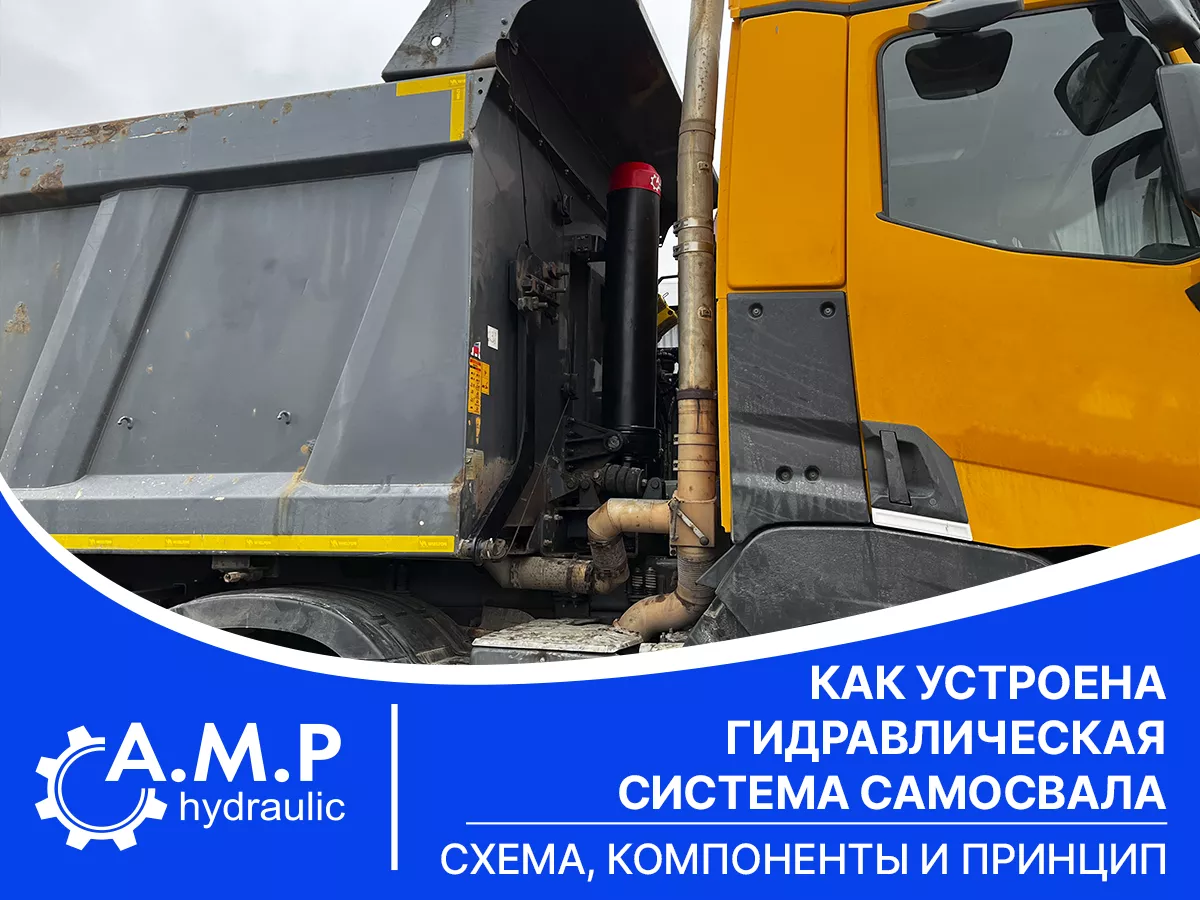

Как устроена гидравлическая система самосвала: схема, компоненты и принцип
Гидравлическая система — это «мускулы» любого самосвала. Благодаря ей кузов плавно поднимается, разгружается и возвращается в исходное положение. Но как это работает? В этой статье мы подробно разберём устройство гидравлической системы самосвала: из каких основных компонентов она состоит, как они взаимодействуют друг с другом и по какому принципу работает вся система.
Основные элементы гидравлической системы самосвала
Гидравлическая система самосвала — это замкнутый контур, в котором под давлением циркулирует рабочая жидкость (масло). Основными элементами системы являются:
- 1. Коробка отбора мощности (КОМ)
- 2. Гидронасос
- 3. Гидробак (масляный бак)
- 4. Гидравлический распределитель
- 5. Гидроцилиндр
- 6. Гидравлические шланги высокого давления
- 7. Фильтры и предохранительные клапаны
Рассмотрим каждый элемент подробнее.
1. Коробка отбора мощности (КОМ)
КОМ — это механизм, который отбирает мощность от коробки передач тягача и передаёт её на гидронасос. Он устанавливается на боковой или задней части коробки передач и приводится в действие водителем с помощью пневмоуправления (из кабины).
Важно: КОМ должна быть совместима с моделью коробки передач и обеспечивать необходимую частоту вращения насоса.
2. Гидронасос
Насос — «сердце» гидросистемы. Он создаёт давление в системе, перекачивая масло из бака к распределителю. Чаще всего используются шестерёнчатые насосы, так как они просты, надёжны и устойчивы к загрязнениям.
Принцип работы: при вращении шестерёнок масло всасывается с одной стороны и выталкивается под давлением с другой.
Производительность: измеряется в л/мин. Чем выше объём, тем быстрее поднимается кузов.
Насос напрямую зависит от КОМ — без неё он не будет работать.
3. Гидробак (масляный бак)
Бак — это ёмкость для хранения гидравлического масла. Он выполняет несколько функций:
- Служит резервуаром для масла
- Помогает охлаждению жидкости
- Гасит гидравлические удары
- Обеспечивает фильтрацию (через встроенный фильтр)
Бак должен быть герметичным, но с вентиляцией, чтобы избежать образования вакуума. Уровень масла — ключевой параметр: при его недостатке система работает с перегревом и риском поломки.
4. Гидравлический распределитель
Распределитель — это «мозг» системы. Он управляет потоком масла, направляя его либо в гидроцилиндр (подъём), либо в обратный контур (опускание).
Режимы работы:
- Подъём: масло поступает в поршневую полость цилиндра
- Удержание: масло блокируется, кузов фиксируется в нужном положении
- Опускание: масло сливается из цилиндра обратно в бак через дроссель (для плавного хода)
Современные распределители могут быть ручными, пневматическими или электрогидравлическими — выбор зависит от типа самосвала и условий эксплуатации.
5. Гидроцилиндр
Гидроцилиндр — это исполнительный механизм, который преобразует гидравлическое давление в механическое усилие. Он крепится между рамой и кузовом самосвала и при подаче масла выдвигает шток, поднимая кузов.
Устройство:
- Корпус (труба)
- Шток (полированный вал)
- Поршень
- Уплотнения (сальники)
Цилиндры бывают одноштоковыми, двухштоковыми и телескопическими (для прицепов). Выбор зависит от грузоподъёмности и конструкции самосвала.
6. Гидравлические шланги и трубопроводы
Шланги высокого давления соединяют все элементы системы. Они должны выдерживать давление до 16–25 МПа (160–250 бар) и быть устойчивыми к износу, перегибам и воздействию агрессивной среды.
Регулярно проверяйте шланги на наличие трещин, вздутий и утечек — это частая причина поломок.
Принцип работы гидравлической системы: пошагово
- 1. Включение КОМ
Водитель активирует КОМ из кабины с помощью пневмоклапана. КОМ начинает вращать гидронасос. - 2. Насос создаёт давление
Насос закачивает масло из бака в систему. - 3. Распределитель направляет поток
При переводе рукоятки в положение «подъём» масло поступает в поршневую полость цилиндра. - 4. Цилиндр выдвигается
Под давлением шток выходит, поднимая кузов. - 5. Удержание в верхнем положении
Распределитель перекрывает поток — кузов фиксируется. - 6. Опускание кузова
При переводе рукоятки в положение «опускание» масло из цилиндра плавно сливается в бак через дроссель. - 7. Отключение системы
КОМ отключается, насос перестаёт работать, система обесточивается.
Типовая схема гидравлической системы самосвала
1 [КОМ] → [Гидронасос] → [Фильтр] → [Распределитель] → [Гидроцилиндр]
2 ↑ ↓
3 [Гидробак] ←------------------------------ [Сливной контур]
Все элементы соединены шлангами высокого и низкого давления. Управление осуществляется с помощью пульта или рукоятки в кабине.
Советы по эксплуатации
- Используйте только рекомендованное гидравлическое масло.
- Регулярно проверяйте уровень масла в баке.
- Не допускайте работы системы всухую — это губительно для насоса.
- Зимой используйте масло с пониженной вязкостью.
- Следите за состоянием уплотнений и шлангов.
Гидравлическая система самосвала — это слаженный механизм, в котором каждый элемент выполняет свою функцию. Понимание её устройства помогает быстрее диагностировать неисправности, правильно эксплуатировать технику и продлевать срок службы оборудования.
