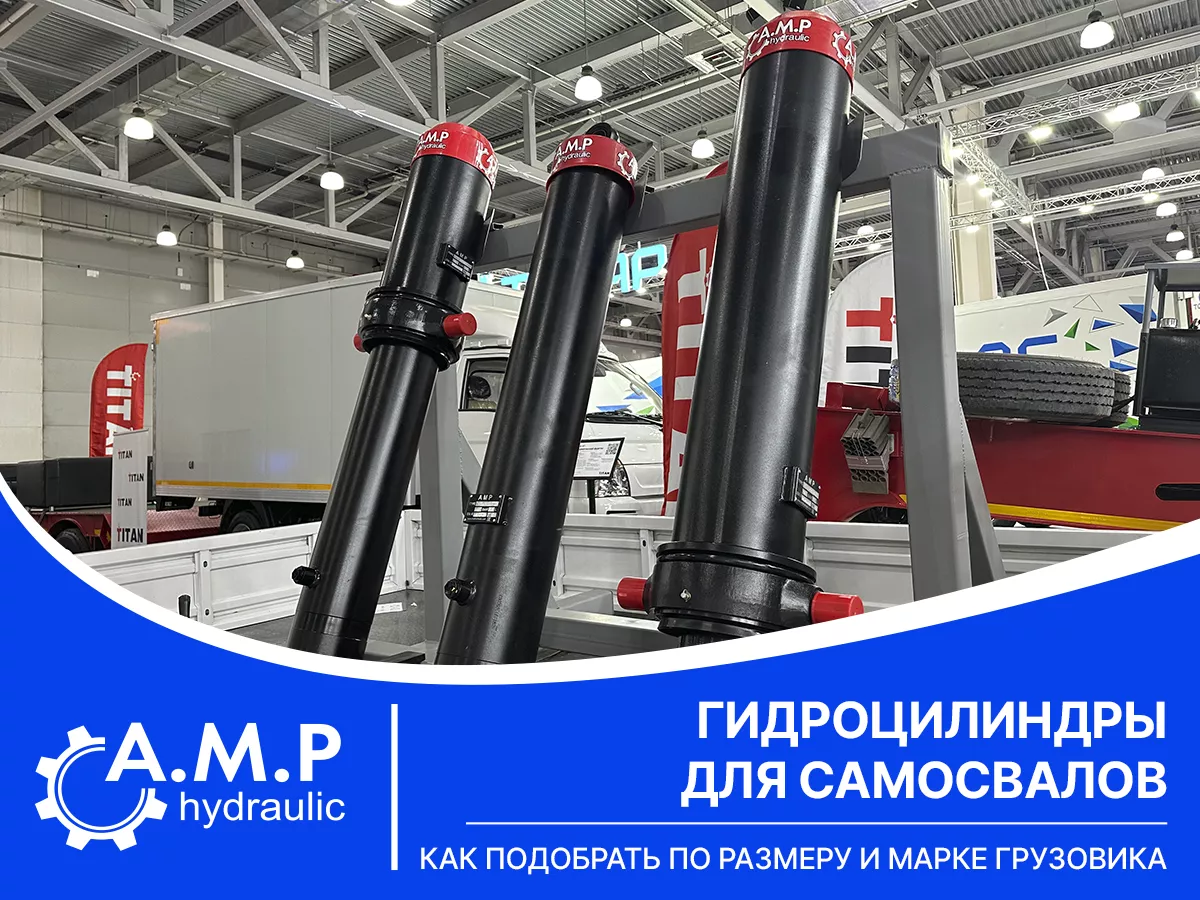

Гидроцилиндры для самосвалов: как подобрать по размеру и марке грузовика
Гидроцилиндр — это «мышца» самосвала.
Именно он отвечает за подъём и опускание кузова, обеспечивая быструю и безопасную разгрузку. Выход из строя этого узла останавливает работу всего автомобиля, что приводит к потере времени и денег.Выбор подходящего гидроцилиндра — критически важная задача. Установка несовместимой детали приведёт к утечкам, снижению давления, перегрузке насоса и даже к аварии.
В этой статье мы расскажем, как правильно подобрать гидроцилиндр для вашего самосвала, ориентируясь на марку грузовика, размеры и технические характеристики.
Как устроен и как работает гидроцилиндр?
Гидроцилиндр — это устройство, преобразующее давление рабочей жидкости (гидравлического масла) в прямолинейное движение штока.Основные элементы:
- 1. Корпус (гильза) — герметичный цилиндрический резервуар.
- 2. Шток — стальной вал, который выдвигается и втягивается.
- 3. Поршень — закреплён на штоке и разделяет внутреннее пространство на две полости.
- 4. Уплотнения (сальники) — предотвращают утечку масла.
- 5. Крепления (глазки, пальцы, ушки) — точки соединения с кузовом и рамой.
При подаче масла в нижнюю полость давление толкает поршень вверх, выдвигая шток и поднимая кузов. Для опускания масло подаётся в верхнюю полость, и вес кузова возвращает шток в исходное положение.
Основные параметры гидроцилиндра: что нужно знать при выборе
Чтобы подобрать точную замену, необходимо учитывать пять ключевых параметров:- 1. Диаметр цилиндра (D)
— Внутренний диаметр гильзы. Определяет усилие, которое может развить цилиндр.
— Типичные значения: 100 мм, 125 мм, 160 мм, 200 мм. - 2. Диаметр штока (d)
— Толщина стального штока. Влияет на прочность и устойчивость к изгибу.
— Типичные значения: 50 мм, 60 мм, 70 мм, 90 мм. - 3. Ход штока (H)
— Расстояние, на которое шток выдвигается из корпуса. Должно точно соответствовать конструкции самосвала для полного подъёма кузова.
— Типичные значения: от 600 мм до 2000 мм и более. - 4. Тип и размер креплений
— Способ соединения цилиндра с рамой и кузовом (например, шарнирные ушки, сферические подшипники). Должен полностью совпадать с креплениями на вашем автомобиле. - 5. Присоединительные размеры для шлангов (резьба)
— Размеры патрубков для подключения гидравлических магистралей. Несоответствие сделает установку невозможной.
? Важно: Эти параметры всегда указаны на бирке старого цилиндра или в технической документации на самосвал.
Как подобрать гидроцилиндр по марке грузового автомобиля?
Лучше всего ориентироваться на марку и модель вашего тягача или самосвала. Производители (MAN, Volvo, Scania, DAF, Mercedes-Benz, КамАЗ, МАЗ, Урал) используют стандартные или фирменные гидроцилиндры, подобранные под конкретную платформу.Примеры совместимости:
- Для КамАЗ-6520 с самосвальной платформой чаще всего используются цилиндры с ходом поршня 1200 мм и диаметром цилиндра 160 мм.
- Для самосвалов на базе MAN TGS требуются цилиндры с усиленными креплениями и определённой геометрией ушек.
- Scania серии R с платформами от известных производителей (например, Kassbohrer) имеют стандартные европейские размеры.
Где искать подходящий цилиндр?
На сайте even-truck.ru в разделе «Гидравлическое оборудование для тягачей» представлен широкий ассортимент гидроцилиндров:- По марке грузовика: Фильтры позволяют быстро найти деталь для MAN, Volvo, КамАЗ и других.
- По размерам: Укажите диаметр, ход и тип крепления.
- Оригинал и качественные аналоги: Мы предлагаем решения с оптимальным соотношением цены и качества.
Советы по эксплуатации и продлению срока службы
Чтобы гидроцилиндр служил долго:- 1. Используйте чистое гидравлическое масло и регулярно меняйте фильтры.
- 2. Не допускайте перегрузки самосвала — это приводит к избыточному давлению в системе.
- 3. Проверяйте крепления — ослабленные пальцы или изношенные втулки приводят к перекосу штока и быстрому износу сальника.
- 4. Опускайте кузов плавно. Резкие движения увеличивают нагрузку.
- 5. Следите за состоянием штока. Повреждения (царапины, коррозия) — основная причина утечек.
